一、概述

W型漩涡泵是单级悬臂式漩涡泵，漩涡泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。漩涡泵的轴封形式分填料和单端面机械密封两种，漩涡泵和电动机合装在共同底座上。

W型漩涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。

该漩涡泵具有体积小，重量轻，外观大方，便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。

该漩涡泵zui大流量为14.4m3／h，zui小流量为0.7m3／h；zui大扬程为105m，zui小扬程为20m；配套功率：zui大为11kW，zui小为0.75kW；转速均为2900r/min。

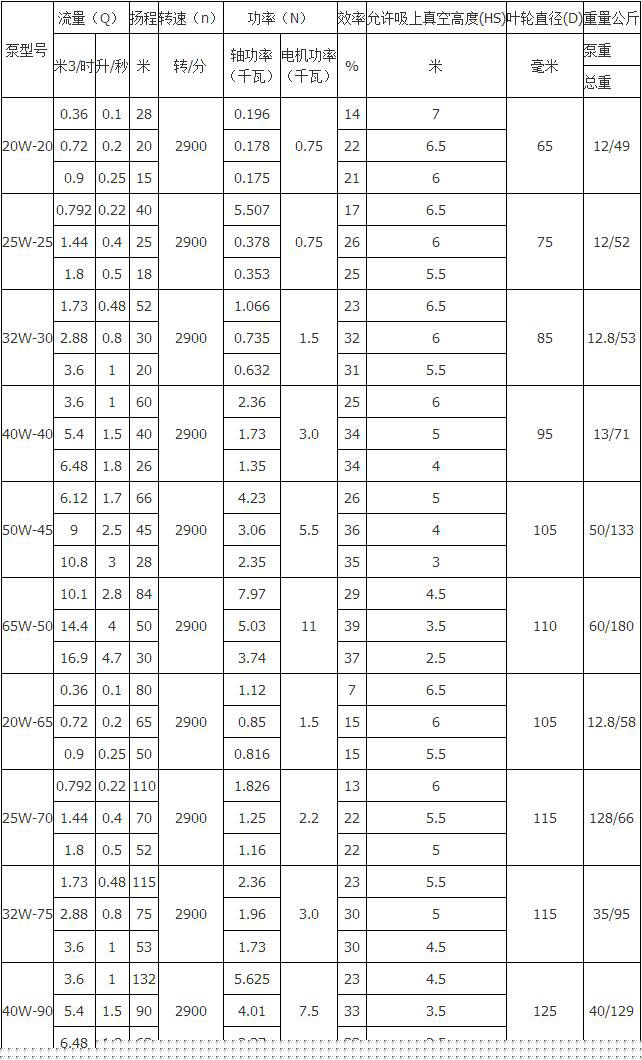

二、性能参数表
